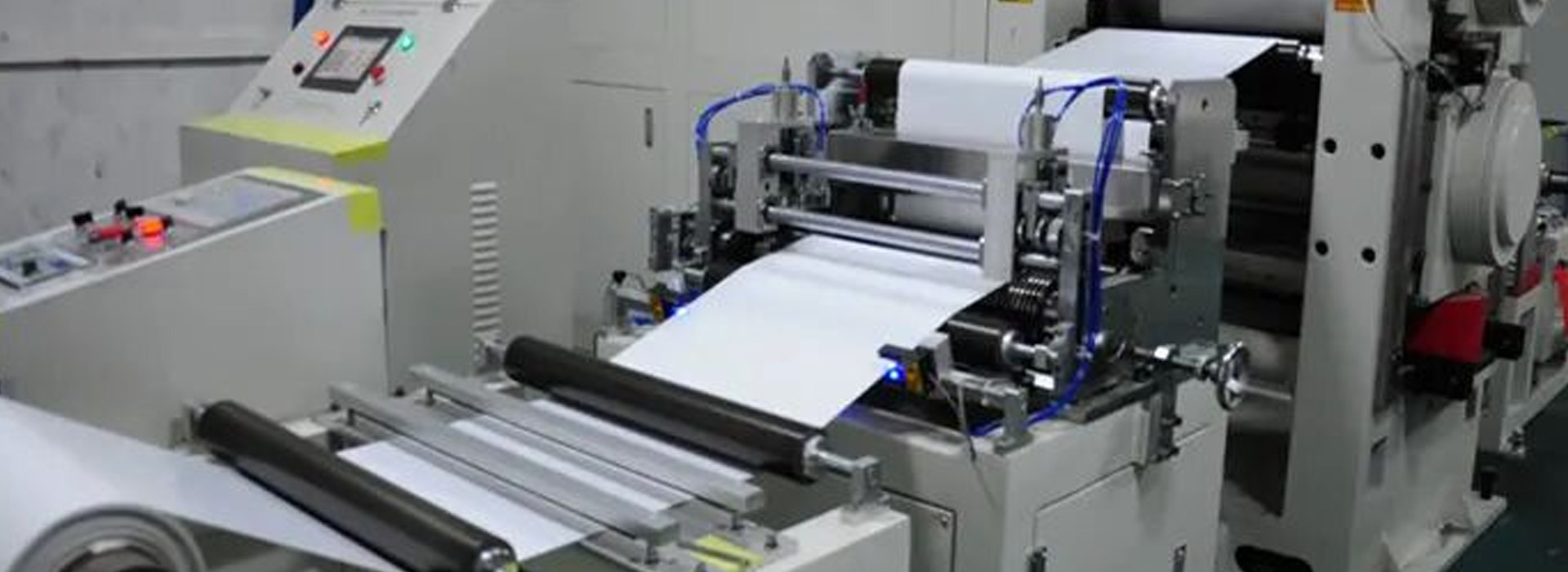

机械动作故障监测

一、项目背景

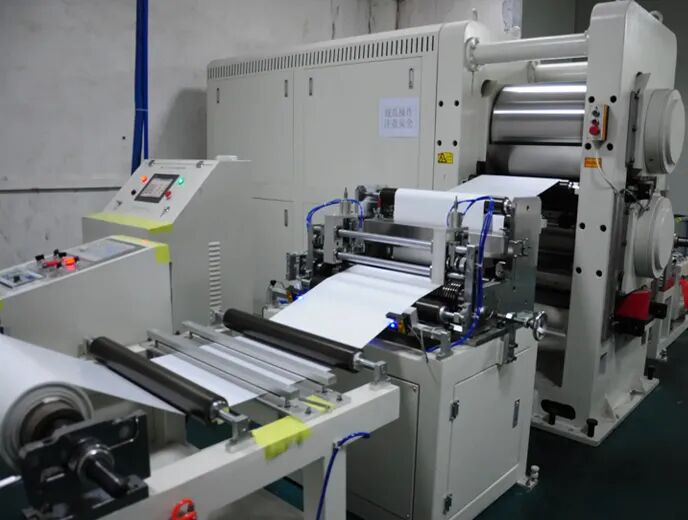

随着现代化工业的发展，工厂中的大规模批量制造和高速生产线，逐步利用高速工业机器人或高速高频机加工设备，代替人工完成重复性、周期性的体力劳动，例如快速印刷行业、高速贴片机、纺织机械和食品医药行业等。

同时效率和工艺要求的提高，也使机械运转的速度越来越快，机械运转过程中往往会出现各种机械动作故障。大部分机械运动动作很快，无法通过肉眼去观察到具体原因。

二、解决方案

深视智能高速相机可以捕捉到快速旋转或震动的零部件的图像，从而确定故障的位置和原因以及毫秒级的时间精度。同时，通过轨迹跟踪算法，可以对运动状态进行准确分析和预测。

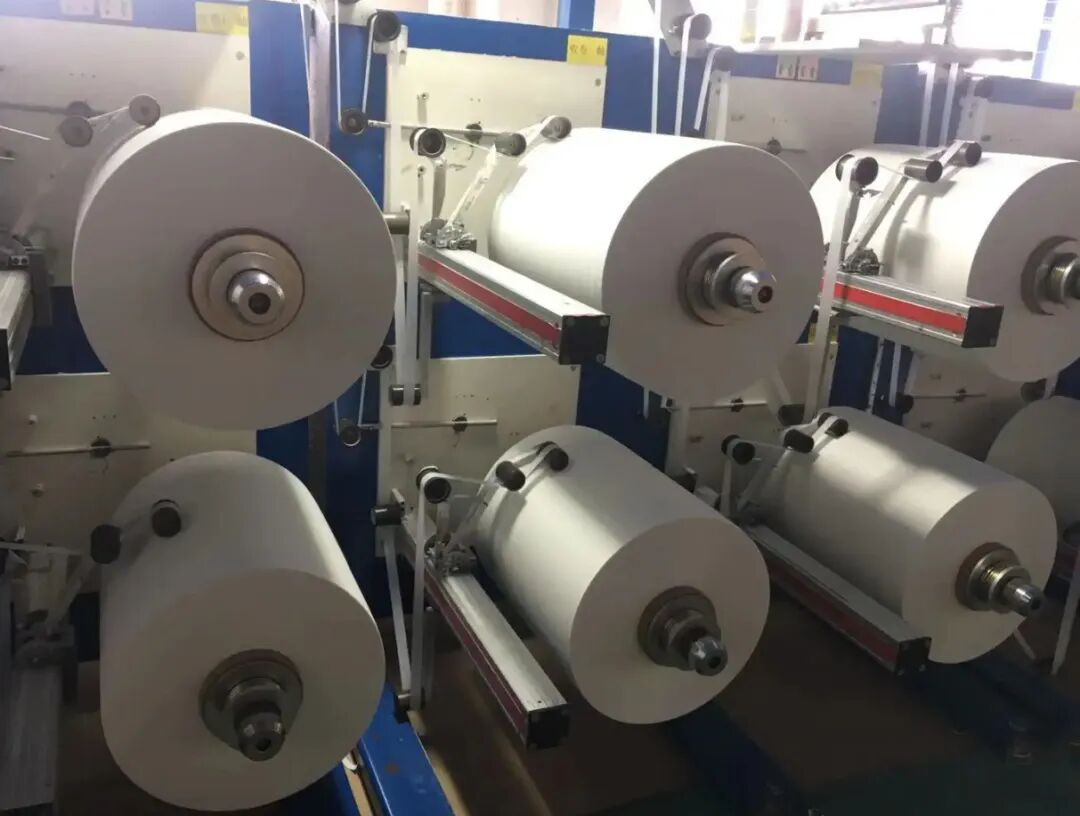

然而这些故障发生时间和位置具有很大的偶然性和不确定性，如锂电电芯卷绕过程中往往需要长时间采集，从海量数据中挑选出关键数据，这种方案费时费力。深视智能高速相机具备多种触发模式和丰富的外部接口，满足用户对自动化集成和工业监测方面的需求，因此提出了更为高效、便携、精准的监测方案。

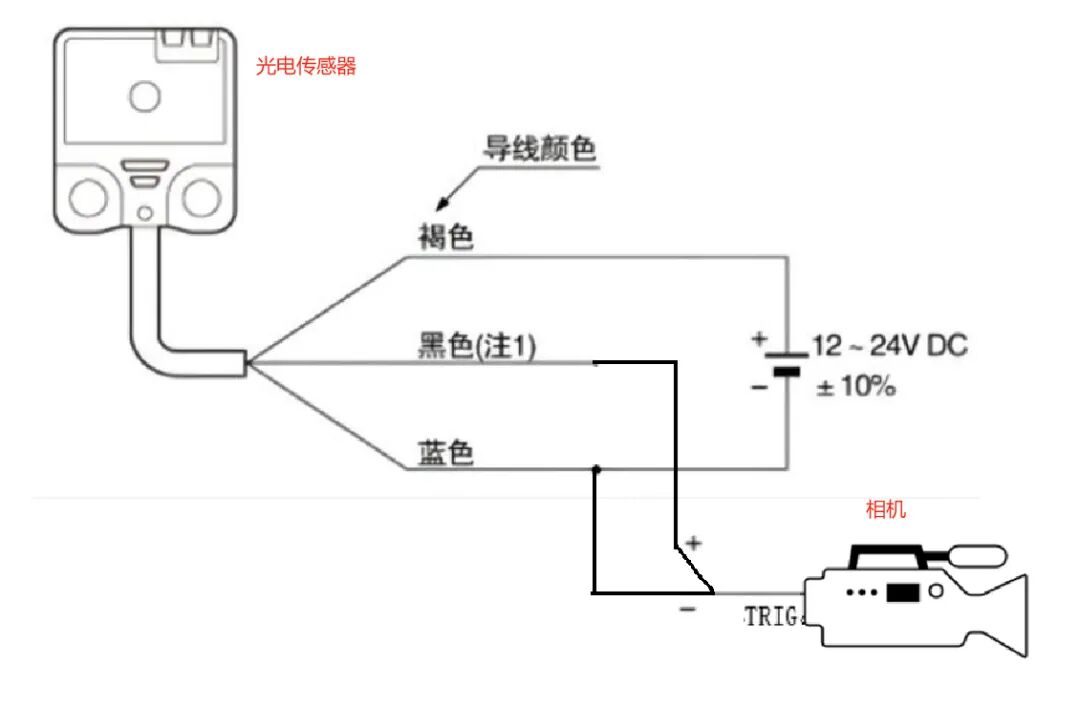

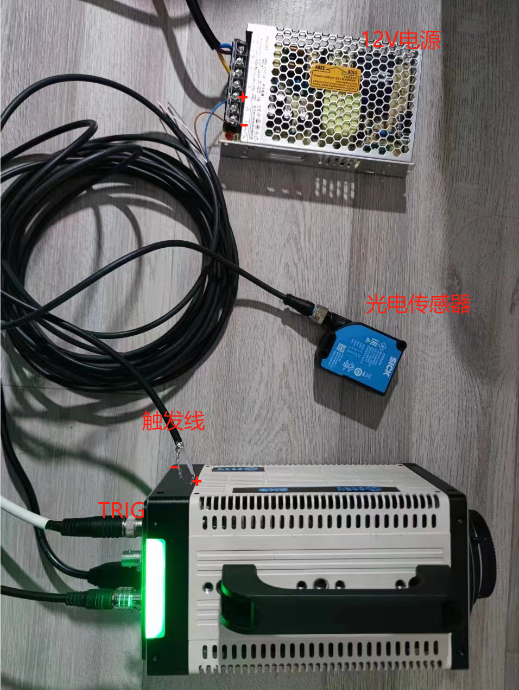

相机触发信号通过外部传感器接入，如光敏传感器检测生产线上的警报灯或者警报按钮，当警报灯或者警报按钮亮起的时光敏传感器给高速相机触发信号，相机开始采集故障图像。深视智能高速相机的预保存功能，可以将触发信号之前的数据和之后的数据全部保存，防止因为报警系统延迟导致的重要数据丢失问题。

本方案减少了大量无效数据的长时间采集与保存，工艺人员可以精准定位故障发生时间和故障位置，并且可以通过高速高清序列图像慢速回放分析故障发生的原因。配合深视智能大容量数据存储与处理技术，无需上位机，支持多次事件触发，自动保存数据到相机，即使断电数据不会丢失，为工程师提供动态可视化数据，让工业现场超高速故障监测成为可能。

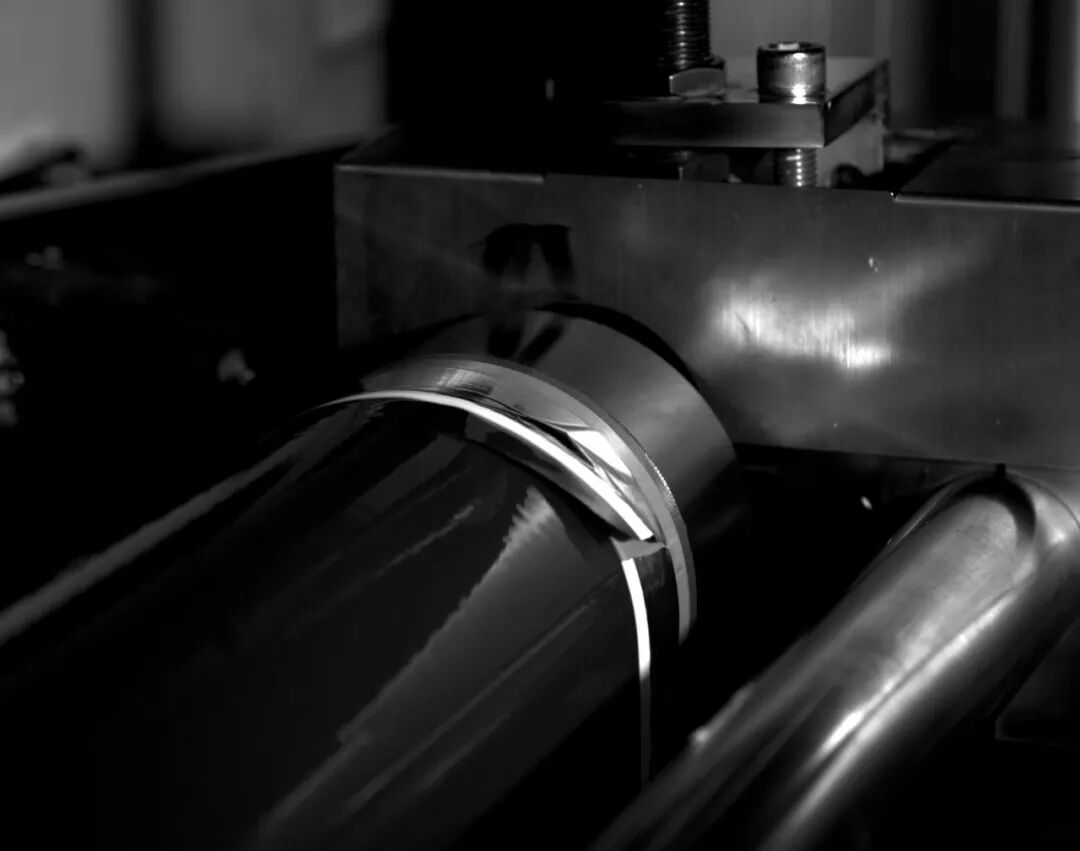

三、锂电卷绕故障抓拍

拍摄配置

• 型号：SH6-502

• 光源：200W LED高亮光源

• 镜头：105mm定焦镜头

• 分辨率：2560x2016

• 帧率：2000fps
